Luogo di origine: | ZHE JIANG, CINA |
Marca: | XIAYI |
Certificazione: | ISO9001:2008 |
Numero di modello: | XYJD-CM02A |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | NEGOTIATION |
Imballaggi particolari: | PACCHETTO ESPORTANTE STANDARD CON LA SCATOLA DI LEGNO |
Tempi di consegna: | 2 MESI |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 INSIEME A 2 MESI |
TIPO A MACCHINA: | PROVA | COMPONENTE PRINCIPALE: | CILINDRO, MOTORE, SPA |
---|---|---|---|
DIMENSIONE: | 1050mm×1050mm×1750mm | Tensione nominale: | 220V |
Frequenza nominale: | 60HZ | Potere totale: | 300W |
Pressione della pompa di aria: | 0.5~0.8MPa | TECNOLOGIA: | OEM |
Evidenziare: | trecciatrice automatica,scanalatrice automatica |

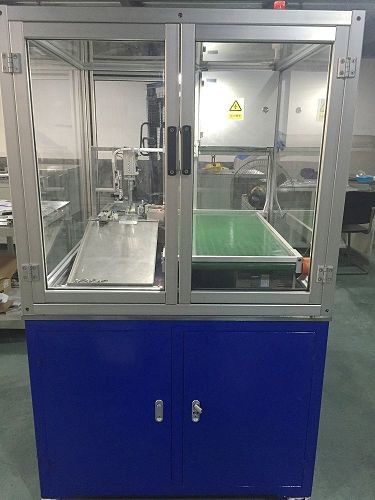

Tagliatrice scintillante ed automatica usata per ottenere pistone legato PTFE perfetto come richiesta
Parametri tecnici
Oggetto | Parametri tecnici |
Nome della macchina | Tagliatrice scintillante & automatica |
Tipo della macchina | AUTOMATICO |
Dimensione (LxWxH) | 1050mm×1050mm×1750mm |
Tensione nominale | 220V |
Frequenza nominale | 60Hz |
Potere totale | 300w |
Pressione della pompa di aria | 0.5~0.8MPa |
Metodo di ricerca degli errori e dell'installazione
1. movimento e riparare la macchina
Confermi il posto per mettere la macchina, movimento e per mettere leggermente. Metta la macchina sulla terra piana senza vibrazione.
L'aumento sostenente della gamba quando in senso orario regoli la manopola quando sostenere la gamba è superiore alla ruota, ruota è a terra, macchina può muoversi. Quando la macchina è nel posto adatto, antiorario regoli la manopola per cadere la gamba sostenente. Quando la ruota è superiore alla gamba sostenente, quindi la gamba è sulla terra per riparare la macchina.
2. installazione elettrica
Il pannello elettrico è davanti alla macchina, le spine di corrente che l'installazione è sotto, l'uso 220V e 60Hz, ha notato che la macchina dovrebbe fare il collegamento di terra.
Il connettore di presa d'aria è dal lato della macchina, vede l'immagine qui sotto, pressione d'aria dovrebbe essere 0.65~1MPa.
FRL pneumatici e l'elettrovalvola sono alla parte posteriore della macchina, vedono l'immagine qui sotto. Regoli la pressione di FRL pneumatico a 0.65~1MPa, regoli la pressione della valvola di riduzione del flusso d'aria utilizzata per pulire lo spreco a 0.1~0.15MPa. Cinque elettrovalvole collegano le componenti pneumatiche, da sinistra a destra sono valvola di riduzione utilizzata per pulire lo spreco, alimentano il cilindro, il cilindro del taglio, il cilindro della compressa, cilindro scintillante.
Assicuri l'installazione elettrica subito prima del per mezzo della macchina, controllo che le componenti pneumatiche danneggiano o non, la parte del collegamento è sciolta oppure no.
3. prova di macchina
Controlli e regoli la pressatura il dispositivo di posizionamento e del centro del foro di riferimento del fuso assicurare la conformità con aiuto dell'indicatore magnetico universale del quadrante.
Regoli l'X-asse & la direzione dell'Y-asse per il coltello scintillante, vede l'immagine qui sotto. Coltello scintillante Adjust alla posizione adeguata provando i pistoni.
Micrometro usato per regolare X-asse del coltello scintillante: regoli l'X-asse del coltello scintillante alla posizione adeguata, poi cursore della serratura che chiude la manopola a chiave per riparare l'X-asse del coltello scintillante.
Cursore che chiude manopola a chiave: in senso orario giri per chiudere il cursore a chiave che chiude ed antiorario per allentare.
Micrometro usato per regolare Y-asse del coltello scintillante: regoli l'Y-asse del coltello scintillante alla posizione adeguata. Questo micrometro ha propria manopola della serratura, regola alla posizione adeguata, quindi in senso orario per girare per chiudere la manopola a chiave, per riparare la posizione di altezza quando si svasa.
Regoli l'X-asse & la direzione dell'Y-asse per il coltello di taglio, vede l'immagine qui sotto. Regoli il coltello di taglio alla posizione adeguata provando i pistoni.
Micrometro usato per regolare X-asse del coltello di taglio: regoli l'X-asse del coltello di taglio alla posizione adeguata, questo micrometro ha propria manopola della serratura, regolano alla posizione adeguata, poi in senso orario per girare per chiudere la manopola a chiave, per riparare la posizione dell'X-asse quando tagliano.
Cursore che chiude manopola a chiave: in senso orario giri per chiudere il cursore a chiave che chiude su e giù il movimento ed antiorario per allentare.
Micrometro usato per regolare Y-asse del coltello di taglio: regoli l'Y-asse del coltello di taglio alla posizione adeguata, quindi del cursore della serratura che chiude la manopola a chiave per riparare la posizione di altezza quando tagliano.
pistoni della puntura.
Vantaggio competitivo:
adjsut 1.Can il heigh ed il OD per il pistone della fascia di PTFE
operazione 2.Easily
3.Machine può regolare e riprogettazione dalla richiesta del cliente
alta efficienza 4.Have
buona uniformità 5.Have
Applicazione:
Tutto il pistone della fascia di PTFE con la dimensione differente ha suonato 20mm - 45mm
Manifestazione dell'immagine
